Système de floculation in situ

Facilement applicable à tout système de filtration neuf ou existant

Contrairement aux piscines publiques, où le dosage automatique de floculant est indispensable pour garantir une eau de baignade claire et de qualité, cette technique est à peine utilisée dans les piscines privées.

JUSQU’À PRÉSENT !

e-Flock propose un système unique pour optimiser la qualité de l’eau et ainsi profiter d’une eau de baignade cristalline et étincelante.

Fonctionnement

 e-Flock

Généralités

e-Flock améliore considérablement le fonctionnement du système de filtration. e-Flock permet aux plus petites particules de saleté (<50 microns) d’être tout de même absorbées par le filtre et évacuées vers l’égout pendant le processus de contre-lavage et de nettoyage. Le processus de filtration devient ainsi beaucoup plus efficace, ce qui se traduit par une eau de baignade cristalline sans ajout de produits chimiques (floculant) et ce, de manière entièrement automatique (réglable en fonction de la taille du filtre et du débit maximal de la pompe). De plus, le processus a également une influence positive sur l’élimination des phosphates, huiles, graisses, etc.

Principe

e-Flock produit de manière autonome un floculant au moyen de l’électrocoagulation. Des ions d’aluminium sont ainsi produits in situ et forment ensuite des flocons d’hydroxyde d’aluminium. Al(OH)₃ est un flocon gélatineux à grande surface qui précipite le phosphate, retient les matières en suspension, adsorbe la matière organique et fixe les métaux lourds. Les impuretés sont éliminées et évacuées via le filtre.

Efficacité

e-Flock dose en continu et de manière uniforme la quantité nécessaire de floculant et élimine ainsi les substances dissoutes indésirables dans l’eau de baignade.

Turbidité                   90–99%

Matières en suspension         90–99%

Phosphate                            90–99%

Huiles et graisses               70–95%

Métaux lourds               80–99%

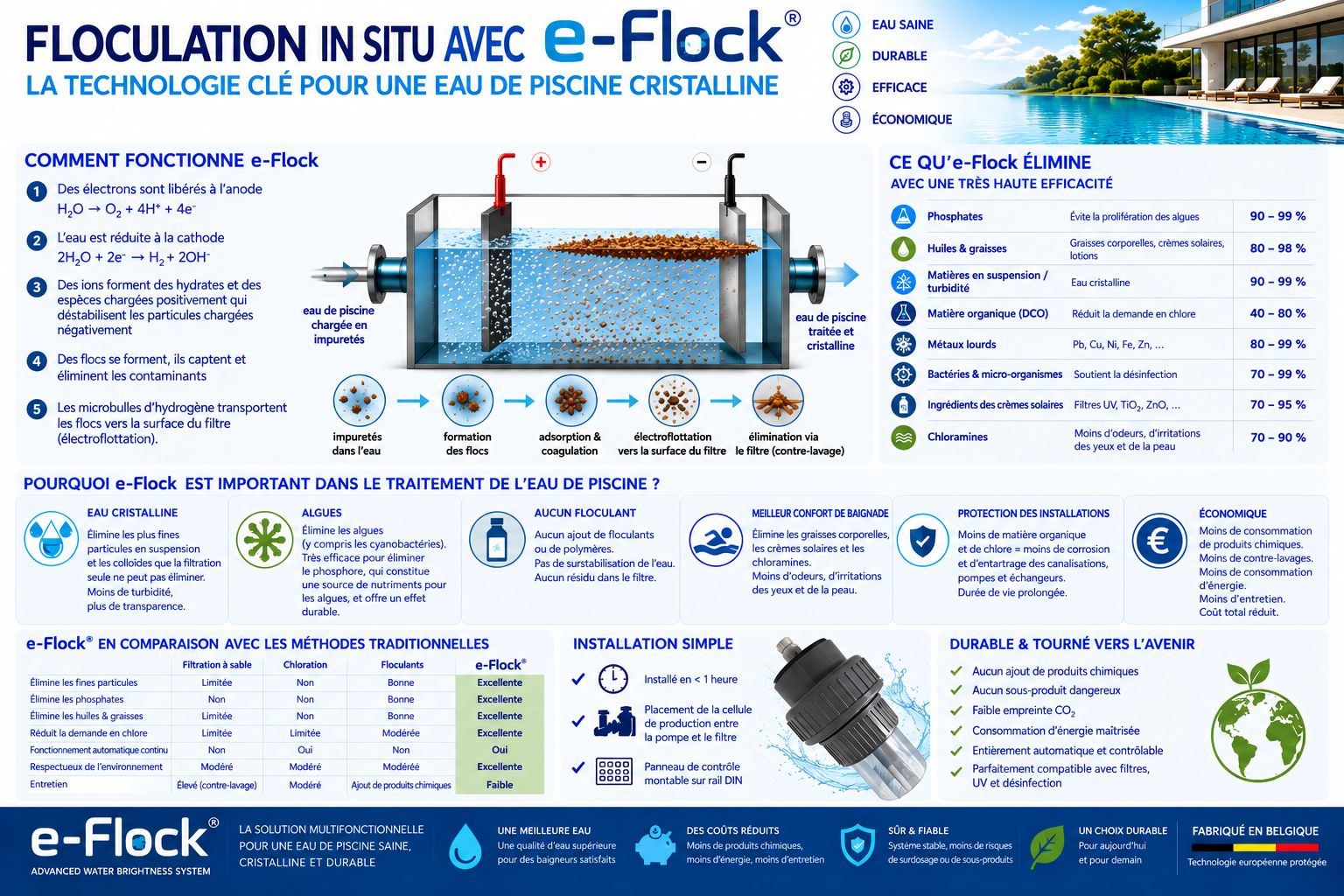

Infographic

Installer la cellule de production e-Flock

Positionnement e-Flock - vertical ou horizontal

Coller la cellule de production dans un raccord en T-PVC (63 mm)

Positionner entre la pompe et le filtre (toujours avant le filtre !)

Pour un montage vertical

• Raccord en T 45°
• Flux d’eau de bas en haut

Pour un montage horizontal

• Raccord en T 90°

Peut également être installée en dérivation ("bypass")

Raccordement du boîtier de commande e-Flock

Monter le « control box » sur rail DIN (tableau/armoire électrique)

230 VAC

• Raccordement au réseau électrique

Détecteur de débit /pont

• Raccordement du contact « ouvert/fermé » pour la surveillance du débit

• Pont (standard)

Cellule de production

• Câble de raccordement (7 mètres) fourni

Commande e-Flock

Régler, à l’aide des boutons haut/bas, le dosage souhaité sur l’afficheur.

Suivre le diagramme pour déterminer le dosage correct en fonction du débit de la pompe et du diamètre du filtre.

Afficheur  Diamètre du filtre  Débit  Durée de production

 2            400 – 500 mm     < 9 m3/h           4 650 h

 3            500 – 600 mm     < 14 m3/h         2 650 h

 4            600 – 700 mm     < 19 m3/h         1 850 h

 5            700 – 800 mm     < 25 m3/h         1 450 h

 6            800 – 900 mm     < 32 m3/h          1 150 h

e-Flock

électrode de remplacement

Remplacer à temps l’électrode de production lorsqu’elle est visiblement (via le hublot) presque entièrement consommée.

Données techniques

Boîtier avec partie transparente / Collage dans un T-PVC 45°/90°

Raccordement à la conduite / 63 mm

Tension / 230 V

Alimentation / 6 V – 1 A

Courant / < 0,5 A

Puissance maximale absorbée / 0,003 kWh (3 Watt)

Dimensions du boîtier de commande (LxBxH) / 105,5 x 70 x 75 mm sur rail DIN

Câble de connexion cellule de production / 7 mètres

Détecteur de débit (flow-switch) / raccordement – pont

Réglage du dosage / 5 niveaux de dosage

Cellule de production auto-nettoyante / inversion de polarité

Avantages d’e-Flock

Agit de manière préventieve et évite l’eau trouble

Améliore le confort de baignade

Pas de transport ni de stockage de produits chimiques liquides

Pas de pompe de dosage ni d’entretien associé

Efficacité très élevée

Extrêmement économe en énergie

Écologique

Installation simple

Peu d’entretien

Facile à utiliser

Longue durée de vie
