In-situ vlokdoseersysteem

Eenvoudig toepasbaar op elke nieuw of bestaand filtersysteem

In tegenstelling tot publieke zwembaden, waar automatische dosering van vlokmiddel onontbeerlijk is om helder en kwaliteitsvol zwemwater te garanderen, wordt de techniek nauwelijks toegepast in private zwembaden.

TOT NU!

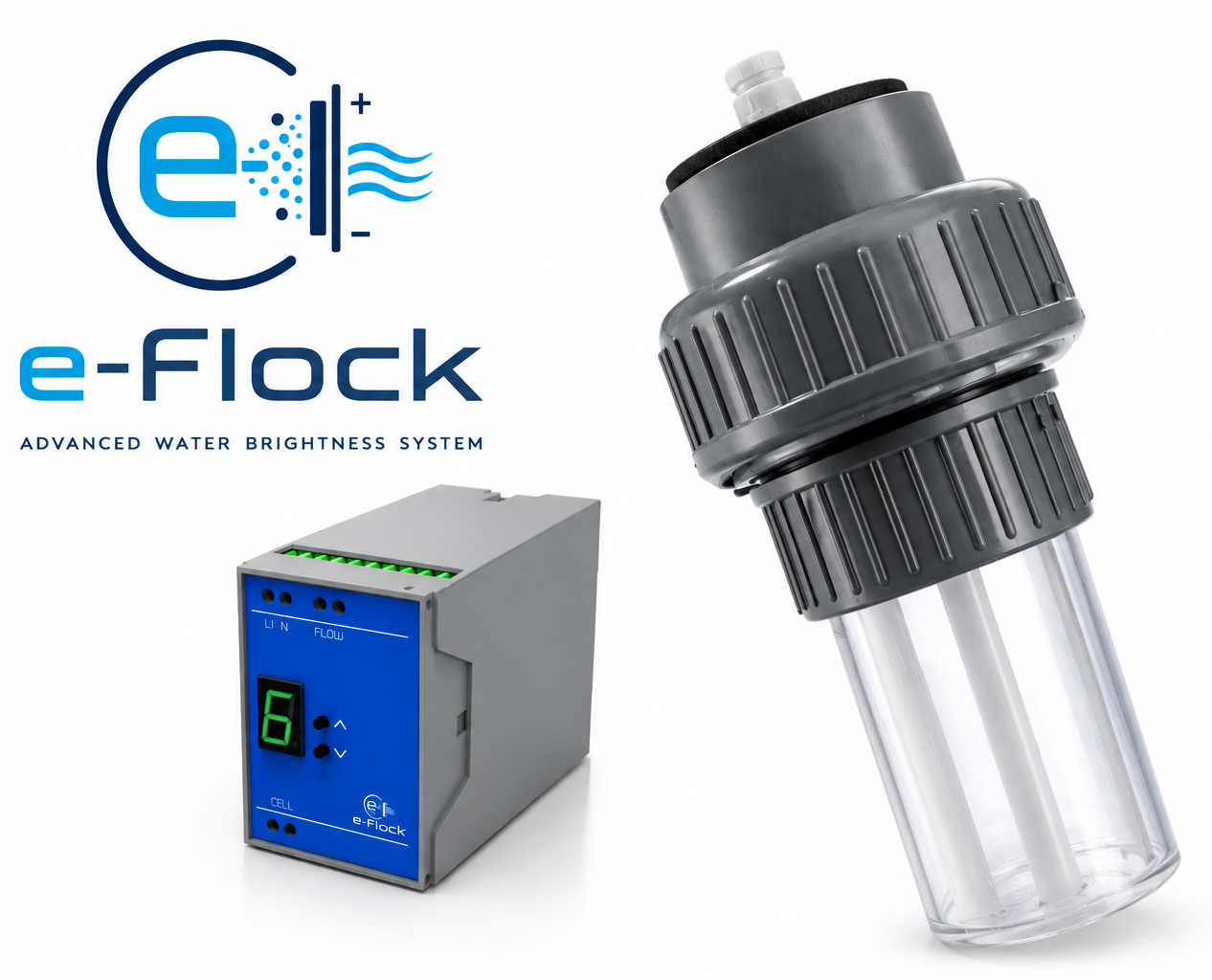

e-Flock biedt een uniek systeem om de waterkwaliteit te optimaliseren en zo te genieten van kristalhelder en sprankelend zwemwater.

Werking e-Flock

Algemeen

e-Flock bevordert sterk de werking van het filtersysteem. e-Flock zorgt ervoor dat kleinere vuildeeltjes (<50 micron) toch door het filter worden geabsorbeerd en afgevoerd naar de riool tijdens het terugspoel- en reinigingsproces. Zo wordt het filterproces veel efficiënter wat resulteert in kristalhelder zwemwater zonder toevoeging van chemicaliën (vlokkingsmiddel) en dit geheel automatisch (instelbaar naargelang filtergrootte en maximaal pompdebiet). Bovendien heeft het proces ook een positieve invloed op het elimineren van fosfaten, oliën en vetten etc.

Principe

e-Flock produceert autonoom vlokkingsmiddel door middel van elektrocoagulatie. Hierbij worden aluminiumionen in-situ geproduceerd en vormen vervolgens aluminiumhydroxidevlokken. Al(OH)₃ is een gelachtige vlok met een groot oppervlak die fosfaat neerslaat, zwevende stoffen opvangt, organisch materiaal adsorbeert, en zware metalen bindt. De verontreinigingen worden verwijderd en afgevoerd via de filter.

Efficiëntie

e-Flock doseert continue en gelijkmatig de nodige hoeveelheid vlokkingsmiddel en elimineert zo ongewenste opgeloste stoffen in het zwemwater.

Troebelheid                   90–99%

Zwevende stoffen         90–99%

Fosfaat                            90-99%

Oliën en vetten               70-95%

Zware metalen               80–99%

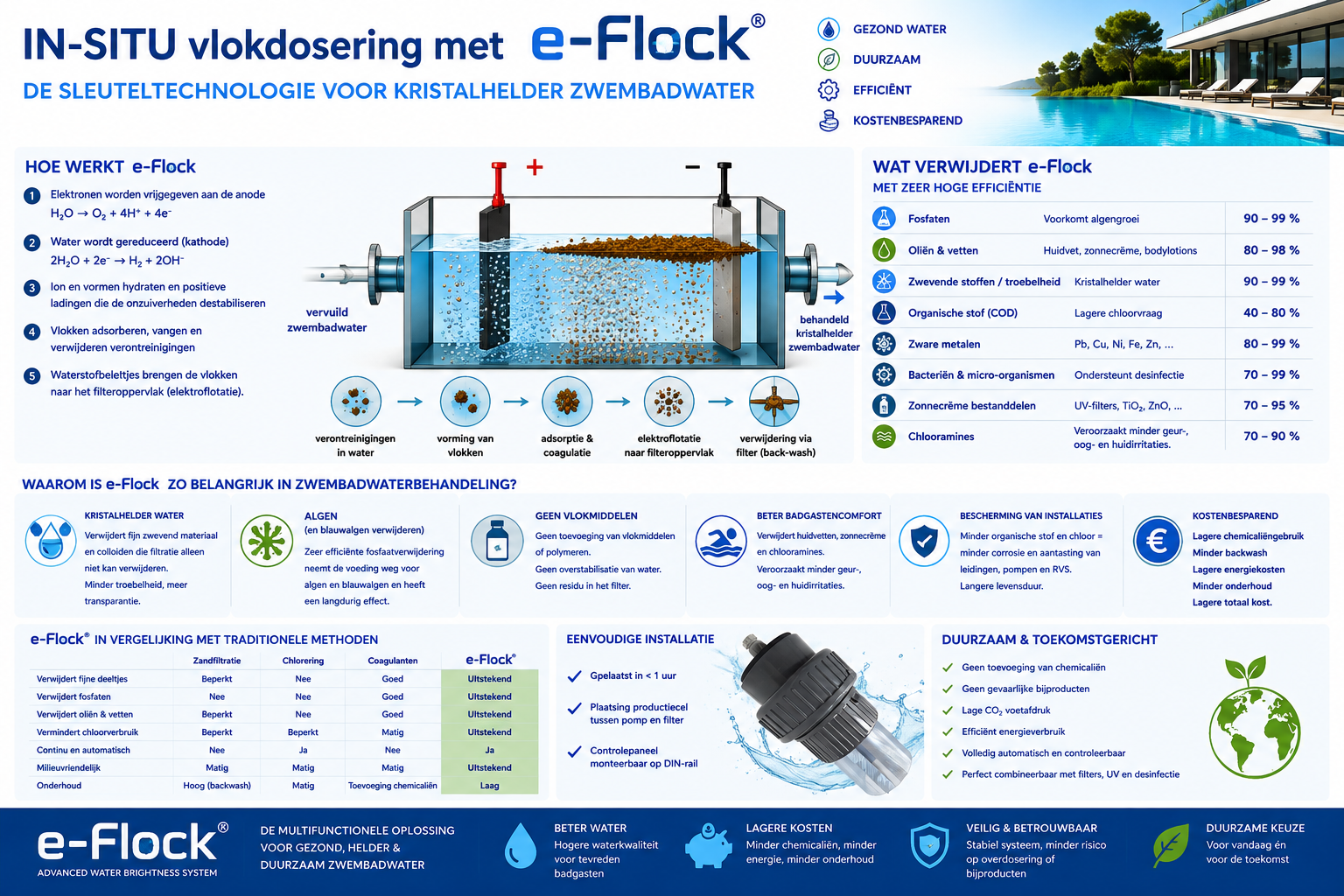

Infographic

e-Flock Productiecel installeren

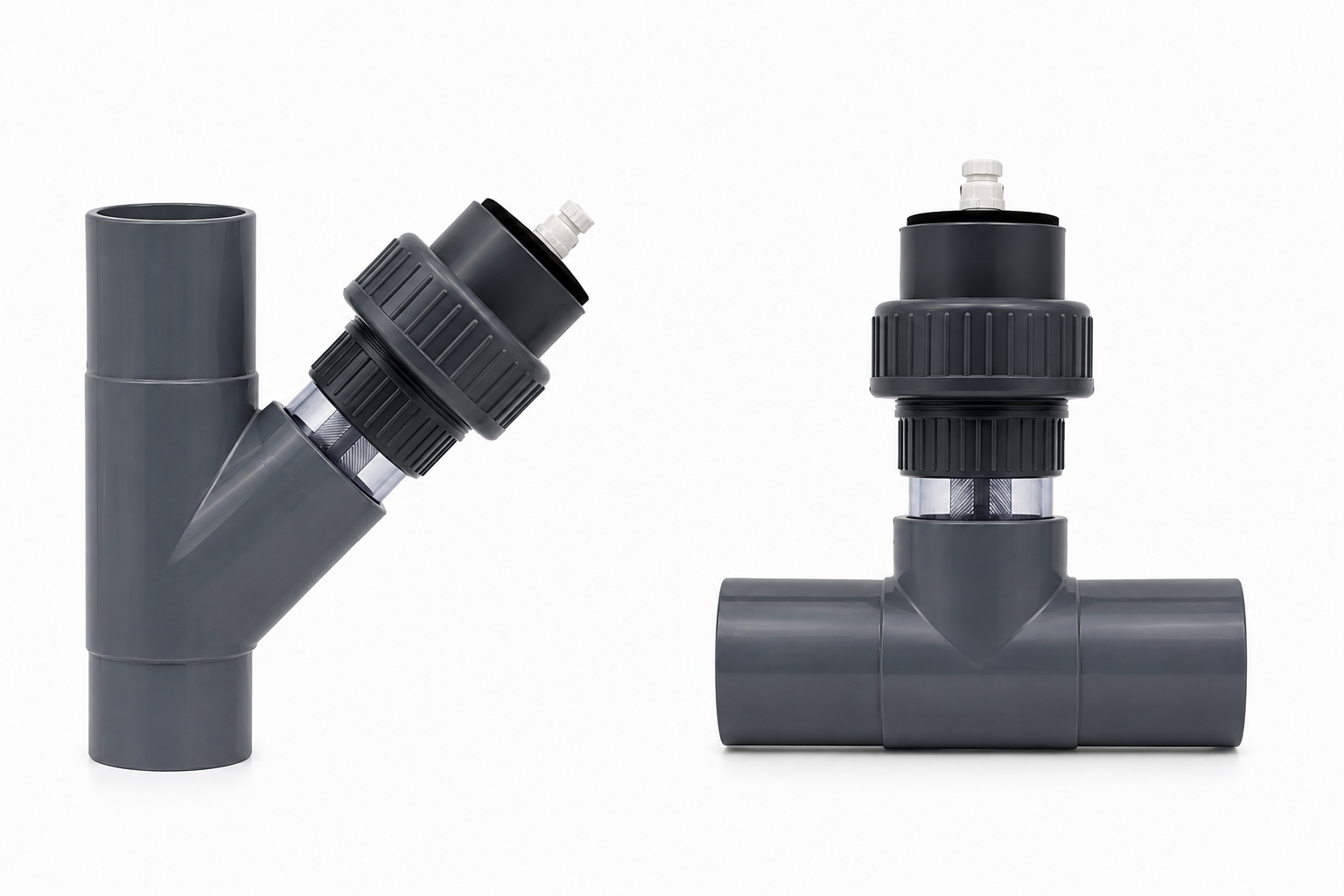

Positionering e-Flock - verticaal of horizontaal

Verlijm de productiecel in een PVC T-stuk (63mm)

Positioneer tussen pomp en filter (altijd voor de filter!)

Bij verticale montage

• T-stuk 45°
• Waterstroom van onder naar boven

Bij horizontale montage

• T-stuk 90°

Kan ook in 'bypass' geplaatst worden

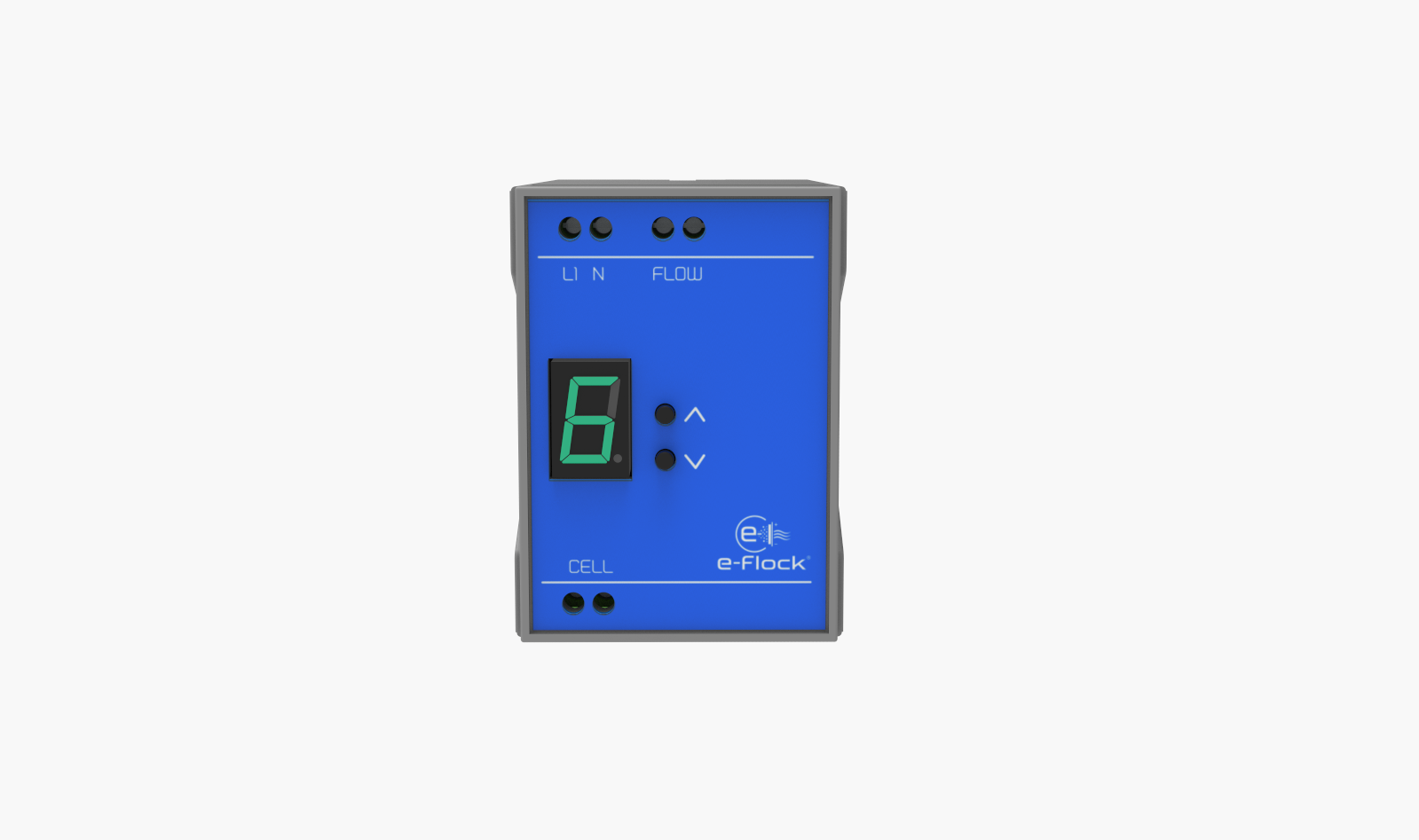

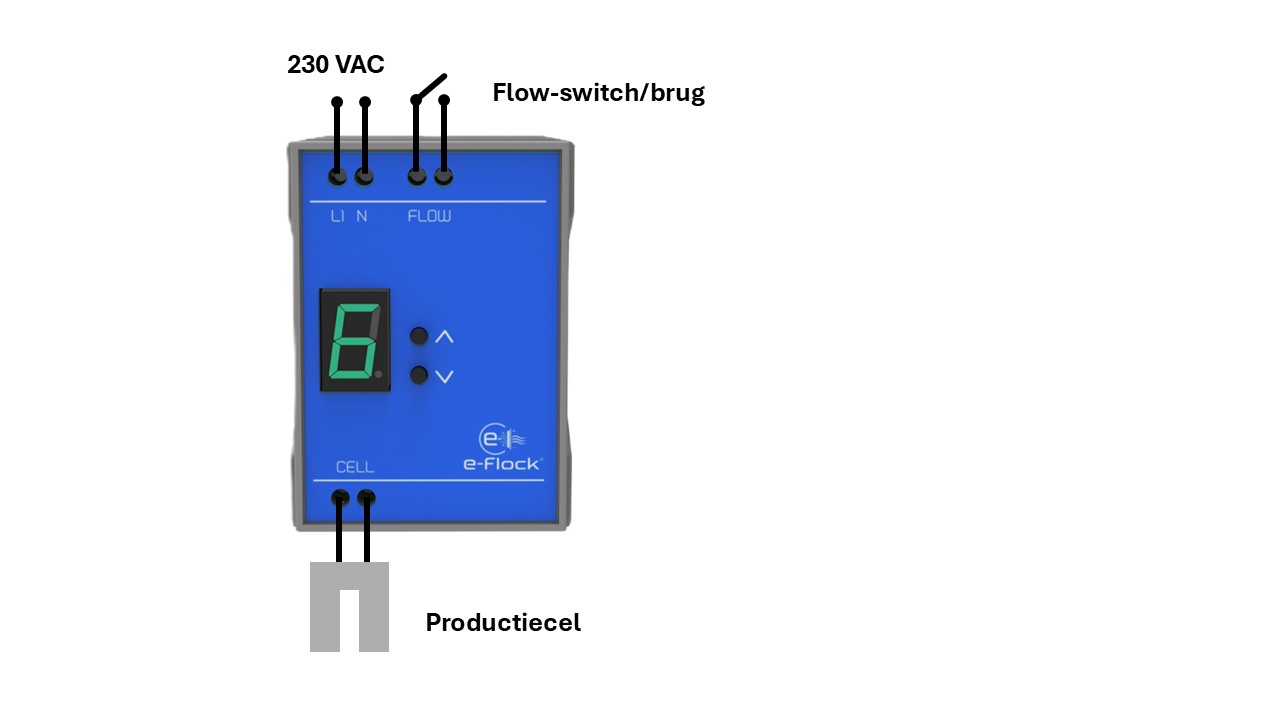

e-Flock control-box aansluiten

e-Flock bediening

Stel met de knoppen, omhoog/omlaag, de gewenste dosering in op het display.

Volg het diagram om de correcte dosering te bepalen afhankelijk van pompdebiet en diameter van de filter.

Display  Filterdiameter  Debiet Productietijd

 2            400 – 500 mm     < 9m3/h         . 4.650 h

 3            500 – 600 mm     < 14m3/h         2.650 h

 4            600 – 700 mm     < 19m3/h         1.850 h

 5            700 – 800 mm     < 25m3/h         1.450 h

 6            800 – 900 mm     < 32 m3/h        1.150 h

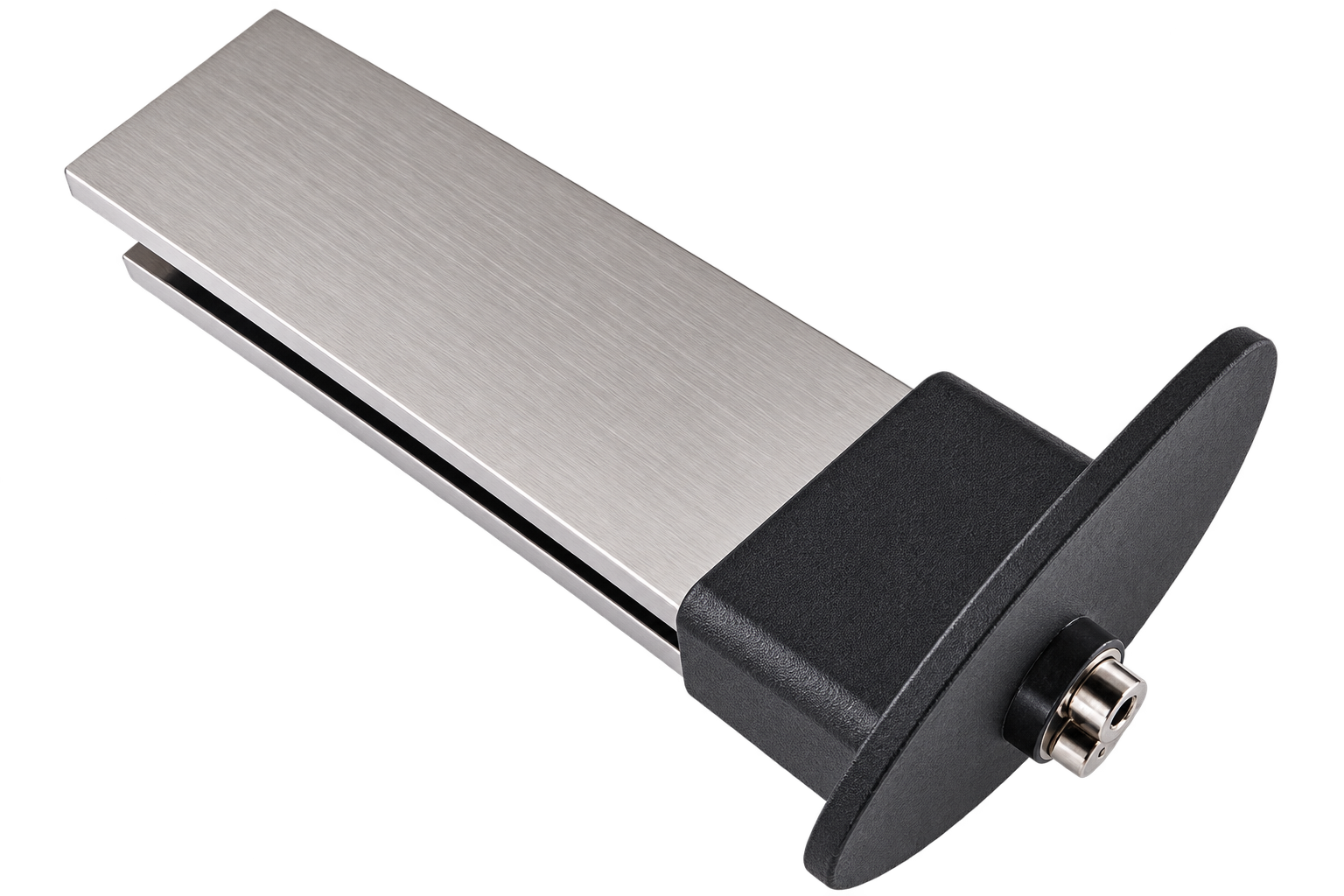

e-Flock

vervang-electrode

Vervang tijdig de productie-electrode wanneer deze zichtbaar (via kijkglas)  bijna volledig is opgebruikt.

Technische gegevens

.Behuizing met transparant deel / Verlijmen in PVC T-stuk 45°/90°

Aansluiting op leiding / 63mm

Spanning / 230 V

Voeding / 6V – 1A

Stroom / < 0,5 A

Max. opgenomen vermogen / 0,003 KWh (3 Watt)

Afmetingen control-box (LxBxH) / 105,5x70x75mm op DIN-rail

Verbindingskabel productiecel / 7 meter

Flow-switch / aansluiting  -  brug

Regeling dosering / 5 doseerstanden

Zelf-reinigende productiecel / Polariteitwissel

e-Flock voordelen

Werkt preventief en voorkomt troebel water

Bevorderd het zwemcomfort

Geen transport en opslag van vloeibare chemicaliën

Geen doseerpomp met bijhorend onderhoud

Zeer efficiënte werking

Extreem energiezuinig

Ecologisch

Eenvoudige installatie

Onderhoudsarm

Gebruiksvriendelijk

Lange levensduur
